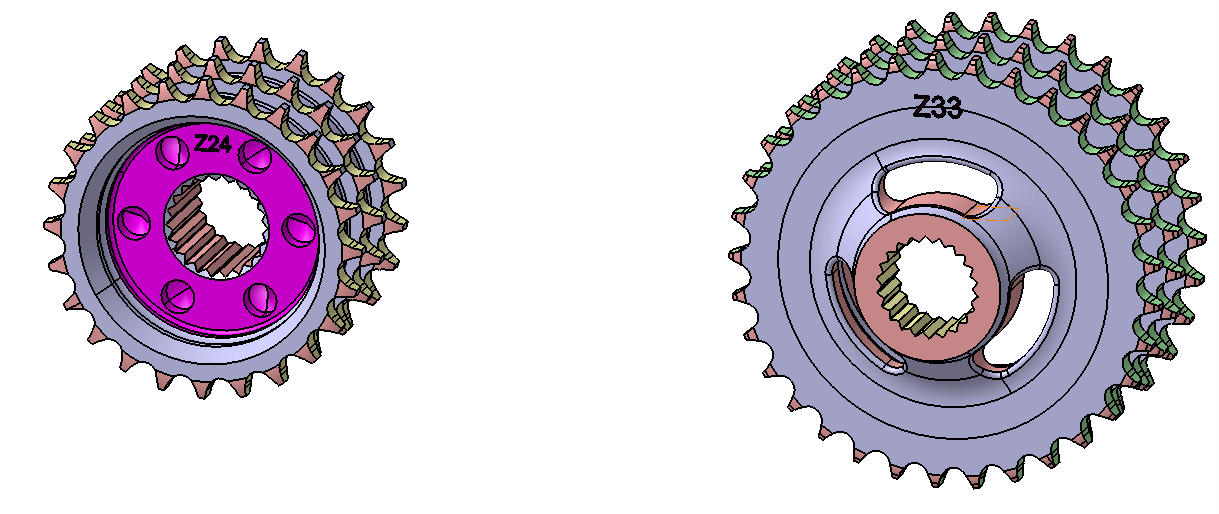

Kettenräder für den Primärantrieb des SAAB 900
![](https://ddd-engineers.de/wp-content/uploads/2020/04/Kettenraeder-1024x432.jpg)
![](https://ddd-engineers.de/wp-content/uploads/2020/04/SAAB900_8er_PRIMAER_NACHGEFERTIGT_1-1024x609.jpg)

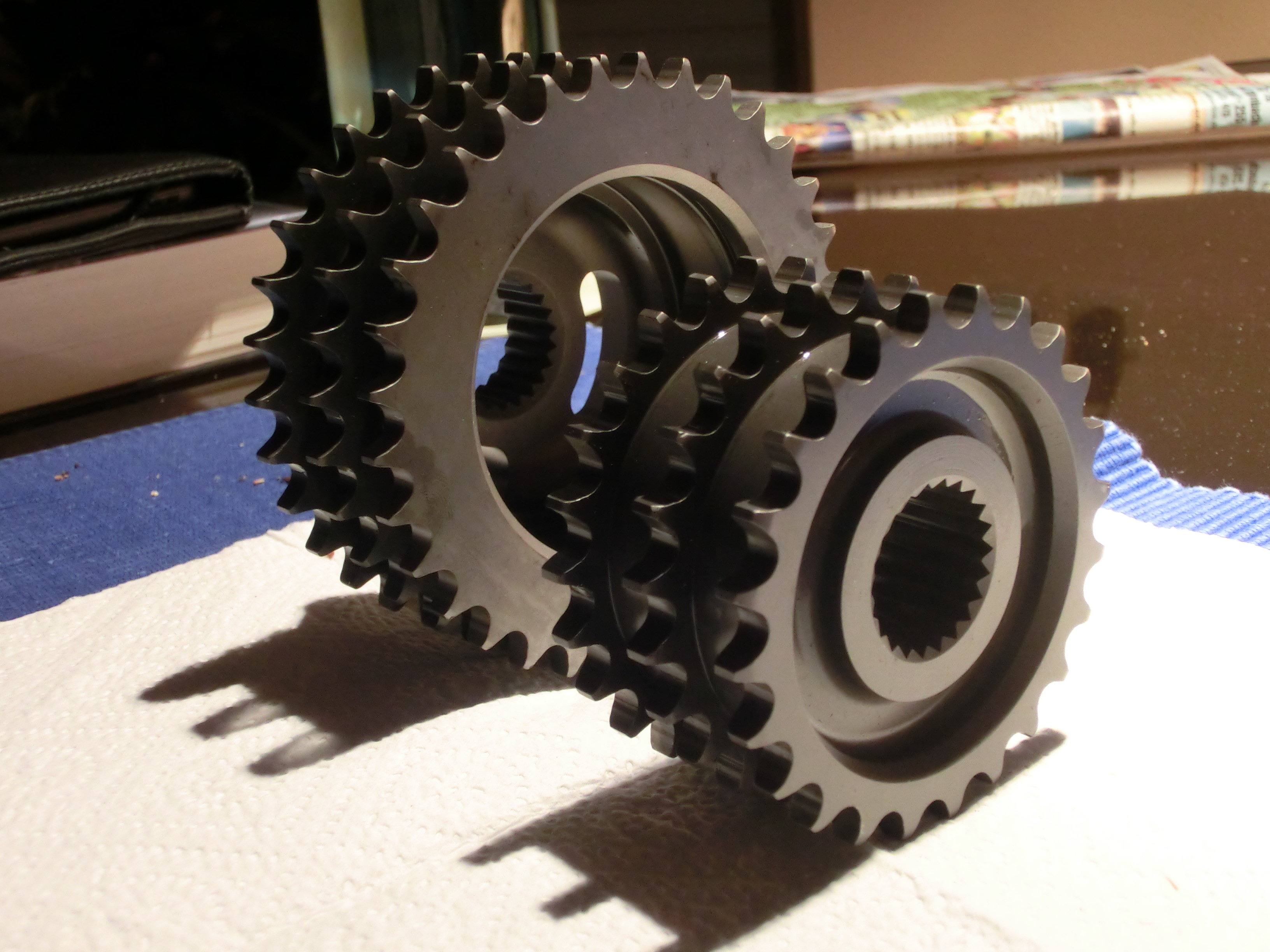

Interessant ist hier der Versatz der einzelnen Kettenräder zueinander um 1/3 der Kettenteilung zur Minimierung der Laufgeräusche und der Erregerrfrequenz.
![](https://ddd-engineers.de/wp-content/uploads/2020/04/SAAB900_8er_PRIMAER_NACHGEFERTIGT_2-1024x768.jpg)
Die Serie von 20 Radsätzen ist inzwischen (leider) vollständig verkauft.
Schieberad für den Rückwärtsgang SAAB 900 Getriebe
![](https://ddd-engineers.de/wp-content/uploads/2020/04/NACHFERTIGUNG_RUECKWAERTSGANGRAD_SAAB900_5GANG_GROSS_2-1-1024x509.jpg)

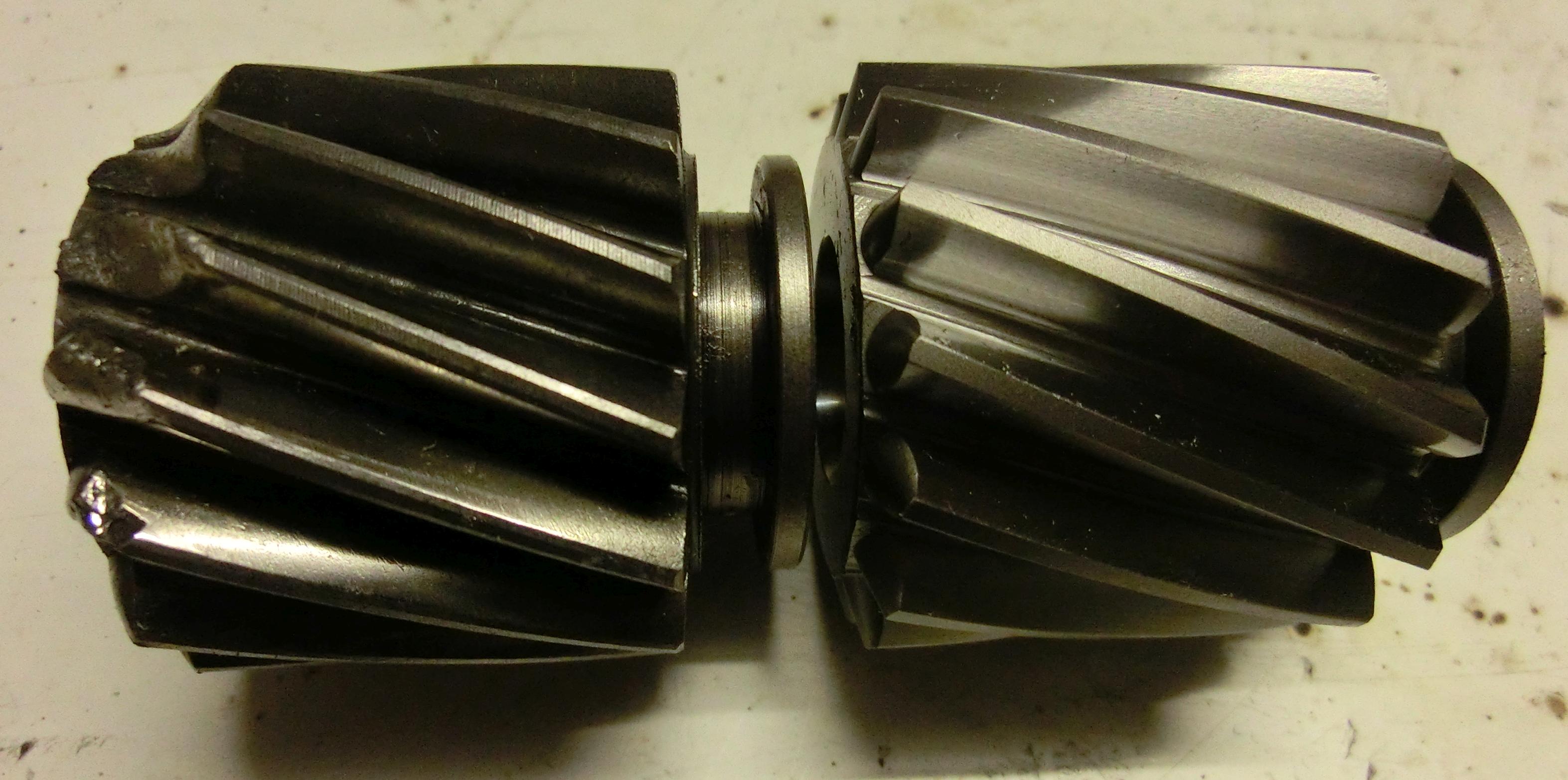

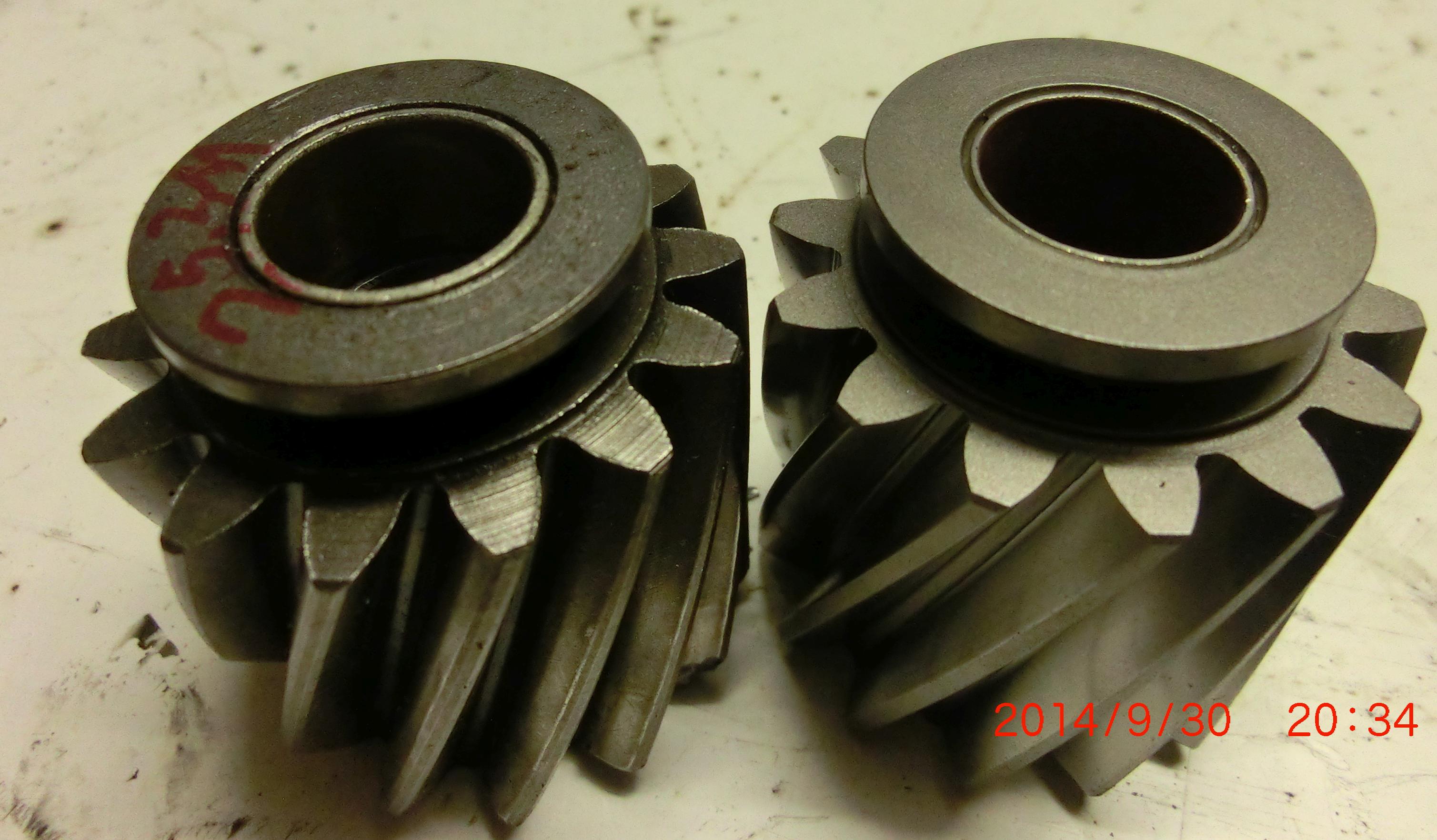

Rechts das nachgefertigte Zahnrad.
![](https://ddd-engineers.de/wp-content/uploads/2020/04/NACHFERTIGUNG_RUECKWAERTSGANGRAD_SAAB900_5GANG_GROSS_5-1024x599.jpg)
Material: 16MnCr5 gehärtet und geschliffen.
Von diesem Zahnrad wurden 30 Stück angefertigt die ebenfalls alle ihren Besitzer gefunden haben.
Sonderwerkzeug
![](https://ddd-engineers.de/wp-content/uploads/2020/04/Ratschenschluessel_SW50-1024x721.jpg)

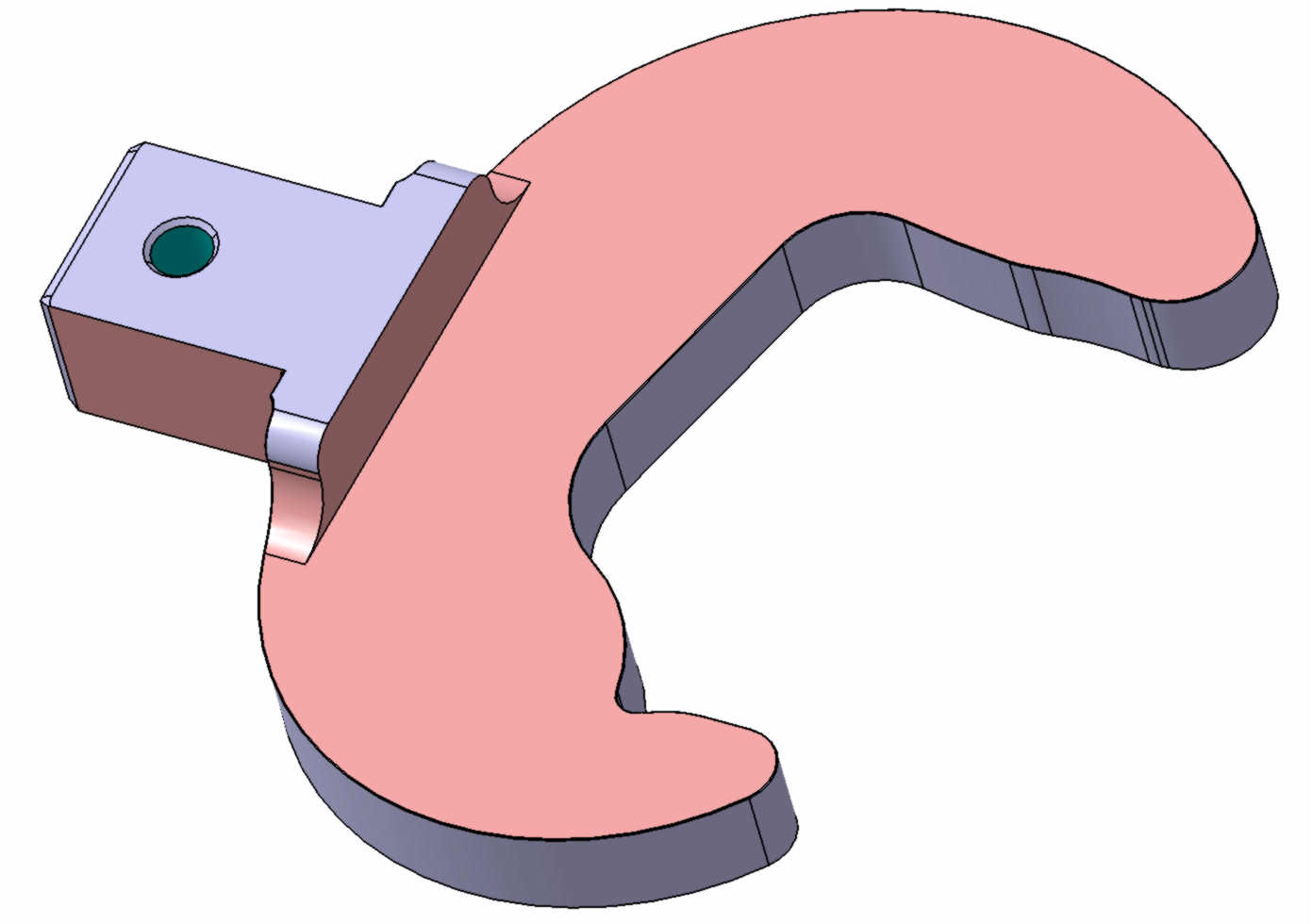

Sondergabelschlüssel SW50 zum Einsatz in einen Drehmomentschlüssel der es ermöglicht ohne abzusetzen nachzusetzen um die Mutter weiter anzuziehen (Ratschenfunktion). Mehrfach bei einem deutschen PKW-Hersteller im Serieneinsatz.
![](https://ddd-engineers.de/wp-content/uploads/2020/04/Ratschenschluessel_SW50_TESTTEIL-1024x768.jpg)

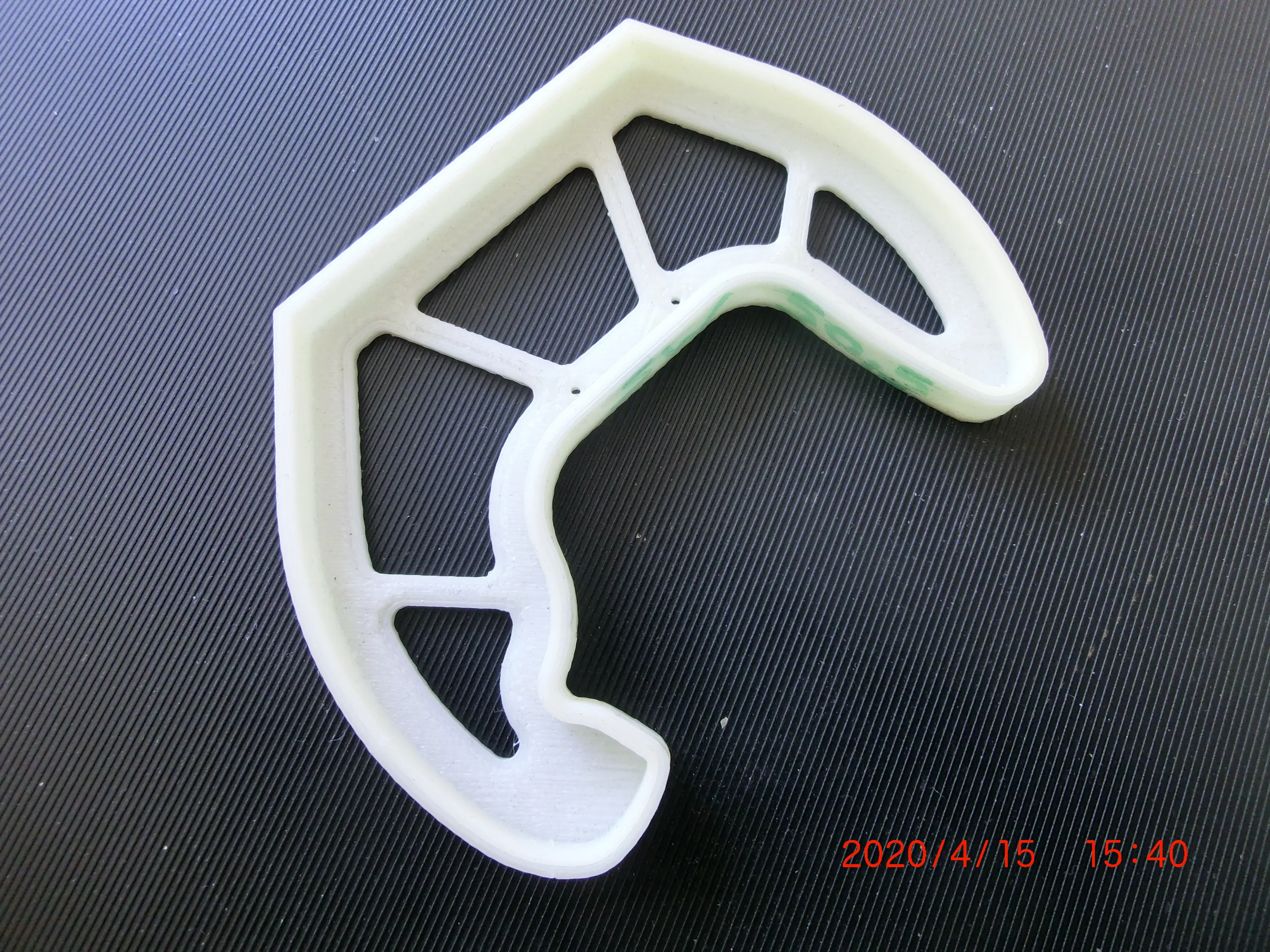

Es wurde am Hauseigenen 3D-Drucker erst einmal ein Testteil zur Funktionsprüfung und Fertigungsfreigabe erstellt.
